華夢噴涂
專業噴涂服務二十年
新聞中心
ews center
時間：2022/3/23 瀏覽次數：
靜電粉末噴涂加工時注意事項
由于使用高電壓，火災的危險性較大，必須具有可靠的放電安全措施；現家具廠用的旋盤式靜電噴涂較多，針對這種靜電噴涂溶劑型配方設計時應注意的事項：
一、所用油漆應該容易帶電，在靜電場中霧化要好，粘度要低，固含量要高，粒度要細；
二、主漆按需求設計好正常性能的配方，但相對普通配方表干要更慢；固化劑設計配方時相對實干要稍快；
三、稀釋劑比普通稀釋劑要相對慢干（干速需與靜電噴涂設備出油量調節好）
四、調配好的油漆的電阻率一般在5~50MΩ.cm為合適，短路電流控制在0.7mA以下，此時的霧化最好，安全性能好；如果短路電流沒控制在0.7mA以下，就會發生火災的危險性；
五、電阻過高，可適當添加低電阻的溶劑，如二丙酮醇，乙酸丁酯等。導電性是酮類和醇類最好，酯類次之，烴類較差，特別是脂肪族烴類難以帶上充足的電荷的，需要用硝基烷烴或醇類溶劑取代一部分烴類。
六、降低電阻除了調整極性溶劑以外，也可加入少量的導電劑（季銨化學物），如德謙的FD321、BYK ES-80，導電劑建議添加到稀釋劑里，一定要慎重加，不可多加，多加有可能導致短路電流過大，發生火災，必須保證在電阻率5~50MΩ.cm范圍內調節加入。
七、配好的漆的粘度越高，噴涂效果越差。在不影響涂裝質量的前提下，粘度應盡可能高一些，以提高固體分，增進漆膜豐滿度。8設備要與油漆相結合調整（油量、線速、轉速等）。
靜電粉末噴涂加工有的優點：

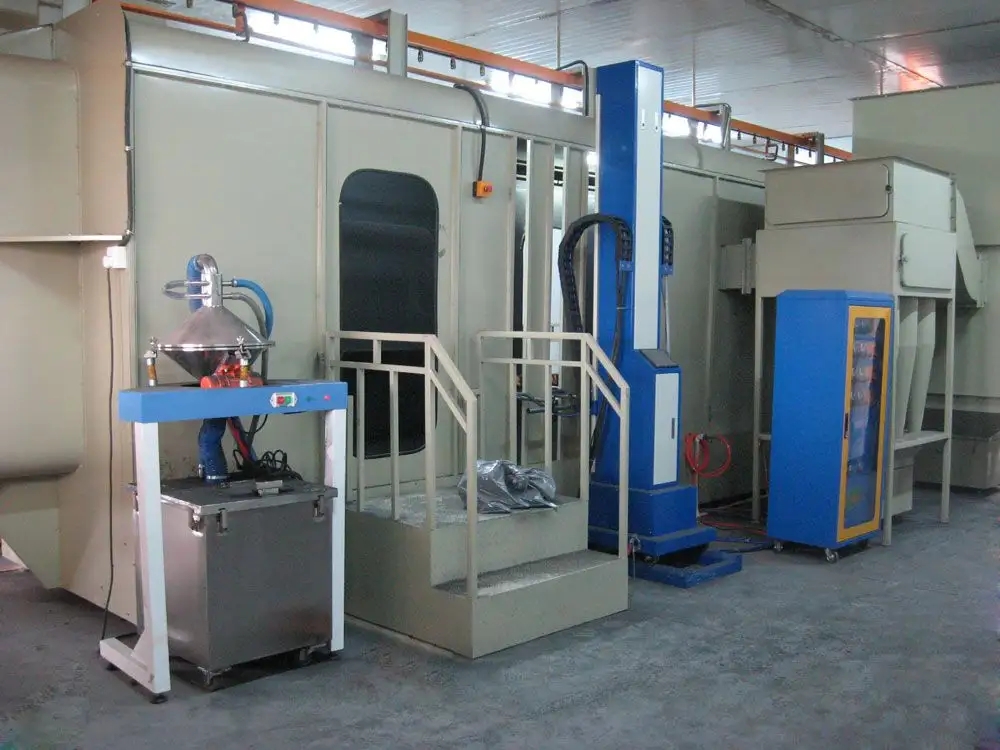

靜電噴涂：霧化的油漆微粒在直流高壓（80~90kV）電場中帶負電荷，在電場力作用下，油漆微粒飛向正電荷的工件表面，形成漆膜，此過程為靜電噴涂。01由于漆物很少飛散，可大幅度地提高涂料的利用率，涂料利用率可達80%-90%；02適用于大批量流水線的生產，能成倍地提高勞動生產率，而且改善了施工勞動條件；03 涂料微粒帶負電荷，在相互引力作用下被吸附到工件上，形成的涂抹均勻豐滿，附著力強，裝飾性好，耐磨性優良，提高了涂膜的質量。
您當前的位置：
